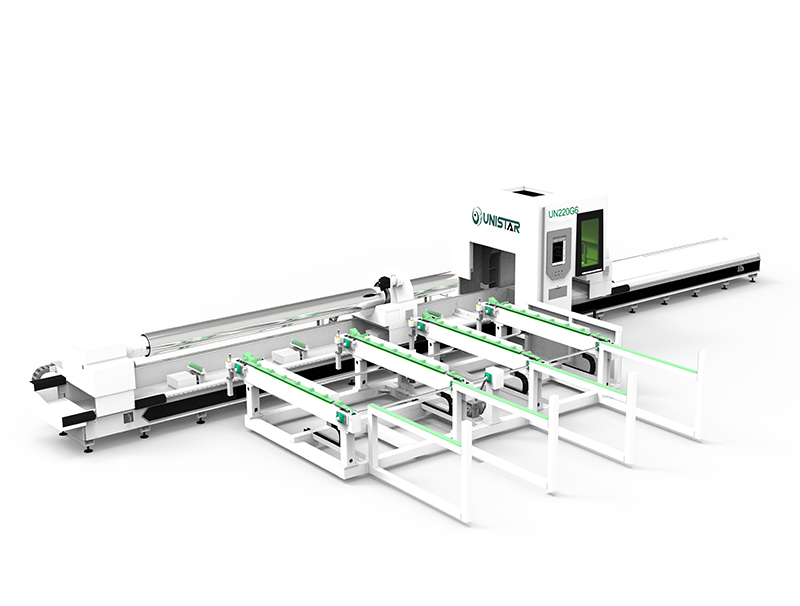

3척 파이버 레이저 튜브 절단기

3개의 물림쇠 레이저 관 절단기는 두껍고, 큰 무거운 관 절단을 위한 주로 디자인이고 영 꼬리 절단을 깨닫고, 물자 이용을 개량합니다 2개의 압축 공기를 넣은 물림쇠 글꼴로 그것 및 뒤로, 중간에 있는 1개의 전기 물림쇠는, 3개의 물림쇠 죄지고 동시에 잘릴 수 있습니다, 절단 정확도는 높습니다.

지금 문의하십시오 지금 채팅

제품 세부 정보

매개 변수

샘플

사용

조회를 요청하다

3척 파이버 레이저 튜브 절단기란 무엇입니까?

3개의 물림쇠 레이저 관 절단기는 두껍고, 큰 무거운 관 절단을 위한 주로 디자인이고 영 꼬리 절단을 깨닫고, 물자 이용을 개량합니다 2개의 압축 공기를 넣은 물림쇠 글꼴로 그것 및 뒤로, 중간에 있는 1개의 전기 물림쇠는, 3개의 물림쇠 죄지고 동시에 잘릴 수 있습니다, 절단 정확도는 높습니다. 척은 빠른 센터링 및 클램핑을 실현할 수 있는 자체 조정 센터 기능을 가지고 있으며 절단 과정에서 파이프의 수평 상태를 유지하며 시스템은 절단 헤드의 충돌을 줄이기 위해 자동 가장자리 찾기 기능을 가지고 있습니다.

전문 3척 레이저 튜브 커터는 주로 금속 사각 파이프, 원형 파이프, 직사각형 파이프, 타원형 파이프, 허리 파이프, D 파이프, 육각형 파이프 및 기타 특수 모양의 파이프 절단, 지지 파이프 절단, 구멍 절단, 중공, 절단 모양에 사용됩니다.

파이버 튜브 레이저 커터는 파이프 절단의 다른 두께를 충족시키기 위해 1000W, 1500W, 2000W, 3000W, 4000W 다른 레이저 출력을 장착 할 수 있습니다. 3척 파이프 절단기는 또한 자동 로딩 및 언로딩 기능을 장착하여 절단 효율을 높이고 시간을 절약할 수 있습니다.

헤비 듀티용 파이버 레이저 튜브 커터의 장점

✔ 척에는 빠른 센터링 및 클램핑을 위한 자체 조정 센터 기능이 있습니다.

자동 센터링 기능으로.

✔ "원 클릭 설정" 처리 기술을 달성하기 위해 파이프의 유형에 따라 인간화 된 매개 변수 인터페이스가 내장 된 완전한 절단 공정 매개 변수 라이브러리가 내장되어 생산 공정이 더 지능적이고 효율적입니다.

✔ 분할 이송 및 절단은 절단 정확도를 향상시킵니다.

✔ 중간 척의 이중 클램핑 기능과 결합된 3척 구조는 작은 파이프의 자체 변형을 수정하고 절단 정확도를 향상시키는 데 도움이 될 수 있습니다.

✔ 제로 테일 절단을 달성하고 재료 활용률을 향상시킬 수 있습니다.

✔ 고급 서보 보조 지원 장치를 채택하여 효과적인 지원을 보장하고 파이프 처짐을 방지하며 가공 정확도를 보장합니다.

✔ 원형 튜브, 사각 튜브, 직사각형 튜브 및 기타 특수 모양의 파이프 절단 요구 사항을 충족하는 고속 완전 자동 절단.

✔ 간단한 조작, 편리하고 낮은 유지 보수 비용.

✔ 전문 파이프 절단 프로그래밍 소프트웨어, 앵글 스틸, 채널 스틸, I- 스틸 및 성형 파이프 절단 가공을 지원하여 효과적으로 재료를 절약하고 절단 효율을 향상시킬 수 있습니다.

레이저 튜브 절단기 특징

레이저 소스

● Raycus/Max/IPG 다른 브랜드 레이저 소스를 채택하고 1kw에서 12kw까지 레이저 출력을 공급하고 더 높은 15kw, 20kw, 30kw를 공급합니다.

● 광전 변환 효율이 높고 전력 소비가 적으며 빔 품질이 높습니다. 파이버 레이저는 컴팩트하여 바로 사용할 수 있습니다. 유연한 레이저 출력 모드로 인해 시스템 장비와 쉽게 통합할 수 있습니다.

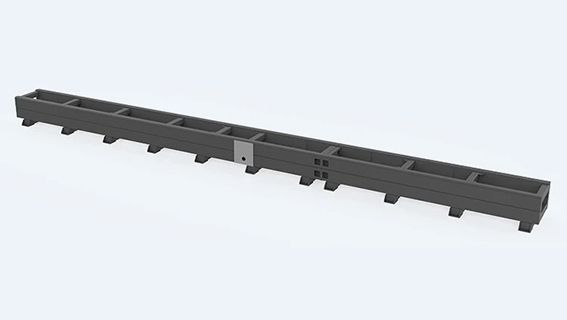

스틸 튜브 레이저 커터 기계 침대

고강도 파이프 접합 베드는 베드의 내부 응력을 줄이고 변형을 방지하기 위해 고온 템퍼링으로 처리되며 장기간 사용을 위한 기계 베이스의 안정성을 보장합니다.

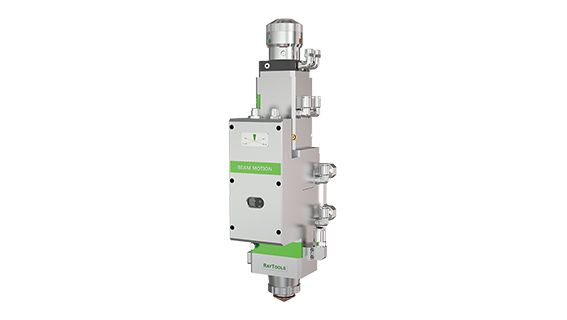

Raytool 레이저 헤드

● 다중 보호 렌즈 : 시준 증가 보호 렌즈, 효과적으로 시준 렌즈를 보호합니다.

● 서랍형 거울 홀더: 보호 렌즈를 빠르고 간단하게 교체할 수 있습니다.

● 높은 적응성: QBH 및 QD 및 기타 광섬유 인터페이스를 사용하여 다양한 주류 레이저에 적용할 수 있습니다.

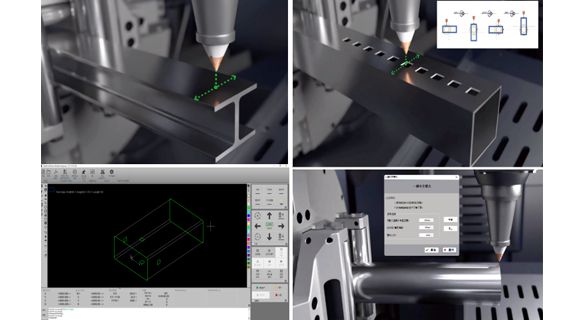

전문 Cypcut 시스템 및 TubesT 배열 소프트웨어

● 사각 튜브, 원형 튜브, 타원형 튜브, L 스틸, 채널 스틸, I-빔 및 기타 특수 강관 절단 지원

● 단면 센터링은 파이프 구멍 위치 정확도 문제를 효과적으로 해결하고 구멍 위치 가장자리 거리의 정확도를 향상시킬 수 있습니다.

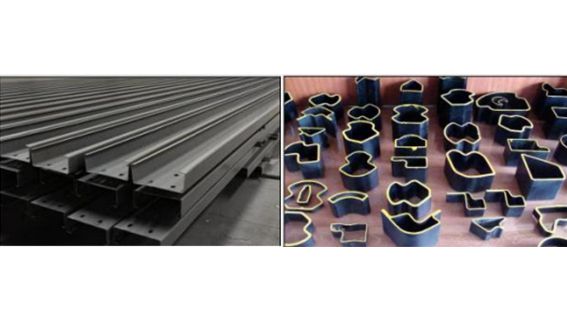

다양한 특수 형상 강철 절단 지원

I-빔, 채널 스틸, 앵글 스틸, 타원형 튜브, 허리 모양 튜브, 다각형 튜브 등과 같은, 그리고 이러한 특수 모양의 파이프에 대해 자동 센터링도 수행할 수 있습니다.

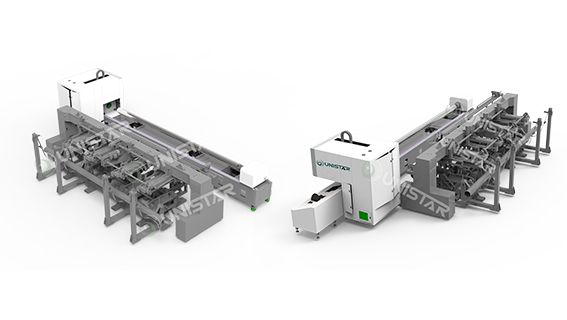

옵션 부품(자동 로딩 시스템)

● 파이프의 자동 위치 지정을 충족시키기 위해 파이프의 고급 고속 모터 제어, 수동 공급, 자동 공급 및 자동 클램핑을 채택하십시오.

센터의 기능

● 자동 수동 공급 장치는 다른 파이프 및 원형 파이프의 지정된 위치를 실현하고 공급을 방지하기 위해 파이프 중심의 자체 결정을 실현할 수 있습니다.

파이프를 척 오프셋으로 처리하여 척이 손상될 수 있습니다.

● 자동 수동 로딩 머신은 소프트웨어 제어 인터페이스에 지정된 재료 사양을 입력 할 수 있으며 로딩 머신은 파이프 재료 높이와 일치하도록 재료를 자동으로 조정할 수 있으며 지지대의 신뢰성을 효과적으로 보장 할 수 있습니다. 로딩 기계는 다양한 로딩 길이에 적응하기 위해 유연한 제어 간격 및 조정 간격을 가지고 있습니다.

기술적인 모수

모델	UN-220G6 (영문)	UN-250G12 (영문)	UN-350G12 (영문)
힘	2000W-6000W	2000W-6000W	2000W-6000W
원형 튜브 절단의 유효 직경	Φ15-230 밀리미터	Φ15-250 밀리미터	Φ15-350 밀리미터
사각 파이프의 유효 절단 직경	□15-230 밀리미터	□20-250 밀리미터	□15-350 밀리미터
위치 정확도	±0.05 밀리미터	±0.05 밀리미터	±0.05 밀리미터
반복된 포지셔닝 정확도	±0.05 밀리미터	±0.05 밀리미터	±0.05 밀리미터
최대 이동 속도	110m/분	110m/분	80m/분
최대 가속	1.5지	1.5지	0.8지
레이저 소스	레이커스 /Max/IPG
레이저 헤드	레이툴
꼬리 재료	제로 테일링
척 하중	300KG		900KG 규격
